燃甲醇冷凝蒸汽锅炉
产品详情
优势特点
技术参数
工艺流程
在线订购
品牌: 太锅锅炉 编号: WNS
产品类型: 燃甲醇(醇基燃料)锅炉 规格型号: 7.41--45.4
最小起订: 1台 产品价格: 来电咨询
热效率: ≥105% 额定蒸发量(t/h): 2--20
额定工作压力(MPa): 1.25 适用燃料: 甲醇(醇基燃料)
适用范围: 医药、化工、轻工、纺织、建材、养殖、食品饮料、塑料泡沫、印刷洗涤、橡胶加工、造纸纸品、木材加工、宾馆酒店、制衣制革



设置冷凝器原理:

        燃料中含有大量氢元素,燃烧产生大量水蒸汽。每1Nm3天然气燃烧后可以产生1.71kg水蒸汽,汽化潜热大约为4000KJ,占天然气的低位发热量的10%左右。在排烟温较高时,水蒸汽冷凝放出热量,随烟气排放,热量浪费。同时,高温烟气也带走大量显热,排烟损失较大。加装冷凝器,利用温度较低的锅炉补给水或热媒水冷却烟气,实现烟气温度的降低,烟气中水蒸汽冷凝,实现烟气显热释放和水蒸汽凝结潜热释放,同时换热器内的低温补给水或热媒水吸

热而被加热,实现热能回收,提高锅炉热效率。

        锅炉热效率的提高:1Nm3天然气燃烧产生理论烟气量约10.56Nm3(大约13.0kg)。以过量空气系数1.1为例,产生烟气11.52Nm3(大约14.3kg)。取烟气温度155℃降低至54℃,放出物理显热约1610kJ,水蒸汽冷凝率取23%,放出汽化潜热约938kJ,总计放热约2548kJ,约是天然气低位发热量的7.2%。若全部烟气进入冷凝回收装置,可以提高热能利用率7.2%以上,节省天然气燃料近10%。众所周知,锅炉热效率以燃料低位发热值计算所得,未考虑燃料高位发热值中汽化潜热量的热损失,故冷凝锅炉热效率达105%是科学的。


特点:

1.采用湿背结构,偏置炉膛,波纹炉胆,使受热面与强度大大提高

2.锅炉受热面积大、升温升压快,操作简便。

3.结构合理、紧凑,负荷适应性强,燃烧完全,热效率高大105%

4.冷凝器采用优质耐硫酸露点腐蚀钢09CrCuSb(ND钢)螺旋翅片管来制成,使用寿命长。

5.冷凝器安装在锅炉上部,无占地面积,传热面上的凝结水亦可自然排出。

6.本体安全附件齐全、确保安全、经济运行。

7.配高质量、高性能燃烧器,燃烧稳定、可靠。

8.自动化程度高,节省劳动力。

9.锅炉体积小、重量轻,占地面积小,基建投资省。

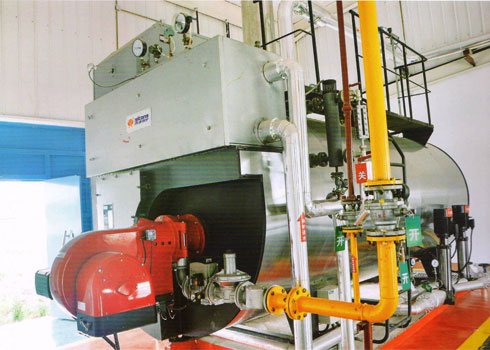

燃甲醇卧式蒸汽锅炉.jpg 2017052515425922898.jpg






1.采用湿背结构,偏置炉膛,波纹炉胆,使受热面与强度大大提高

2.锅炉受热面积大、升温升压快,操作简便。

3.结构合理、紧凑,负荷适应性强,燃烧完全,热效率高大105%

4.冷凝器采用优质耐硫酸露点腐蚀钢09CrCuSb(ND钢)螺旋翅片管来制成,使用寿命长。

5.冷凝器安装在锅炉上部,无占地面积,传热面上的凝结水亦可自然排出。

6.本体安全附件齐全、确保安全、经济运行。

7.配高质量、高性能燃烧器,燃烧稳定、可靠。

8.自动化程度高,节省劳动力。

9.锅炉体积小、重量轻,占地面积小,基建投资省。





燃甲醇/醇基燃料冷凝式蒸汽锅炉


技术参数:

项目

WNS2

WNS3

WNS4

WNS5

WNS6

WNS8

WNS10

WNS12

WNS15

WNS20

-1.25-Q

额定蒸发量

t/h

2

3

4

5

6

8

10

12

12

20

额定工作压力

MPa

1.25

额定蒸汽温度

194

给水温度

20

104

热效率

%

≥105

满水容量

L

5800

6800

8800

8900

10000

14000

15600

16500

18000

22100

蒸汽出口

DN

65

80

100

125

150

200

给水

DN

40

50

65

80

排污

DN

40

50*2

天然气

m3/h

142.5

213.6

285.6

356.5

427.8

574.4

713

855.6

1070

1426

外形尺寸

长(mm)

4550

5050

5300

5600

6300

6900

7600

7800

8000

9000

宽(mm)

2100

2150

2250

2350

2420

2650

2700

2950

3400

3500

高(mm)

2350

2500

2850

3020

3300

3350

3450

3550

3600

3600

重量

T

7.41

10.2

11.6

13.8

18.5

21.12

26.64

31.2

39.2

45.4




技术参数@凡科快图[kt.fkw.com] (1).png


冷凝式锅炉的工作原理:

排烟温度是锅炉的基本参数之一,选择较低的排烟温度可以降低锅炉的排烟损失,有利于提高锅炉的热效率。如果锅炉的排烟温度降到足够低的水平,那么烟气中呈过热状态的水蒸气就会凝结而放出汽化潜热。冷凝式锅炉就是利用高效的烟气冷凝余热回收装置来吸收锅炉尾部排烟中的显热和水蒸汽凝结所释放的潜热,以达到提高锅炉热效率的目的。
